Kategoria:
Urządzenia automatyki pozostałe
Falownik ALTIVAR ATV340 MODBUS 18KW 3X380/480V
Producent:
SCHNEIDER ELECTRIC
Kategoria:
Urządzenia automatyki pozostałe
Kod producenta:
ATV340D18N4
EAN:
3606480966965
Jednostka miary:szt
Stawka VAT:23%
Min. ilość zamówienia :1 szt
Kod Intrastat:85044095
Kod Solar:
3870002
Kraj pochodzenia:IDN
Opis producenta
Szablon

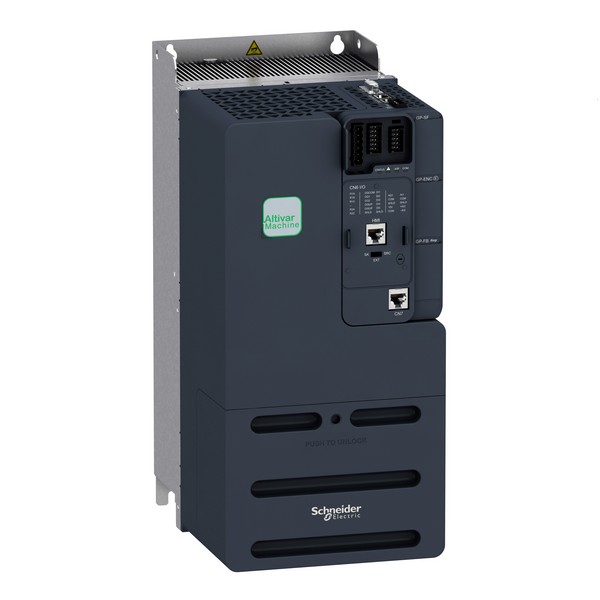

Przemiennik częstotliwości ATV340 3-fazowe 380/480VAC 50/60Hz 18,5kW 39,0A IP20
Przemiennik częstotliwości Schneider Electric Altivar 340 z zintegrowaym filtrem EMC, o stopniu ochrony IP20 i wejściowym napięciu znamionowym od 380VAC do 480VAC może zasilać silniki synchroniczne i asynchroniczne o obciążalności do 39,0A. Ten napęd może być stosowany dla silników o mocy do 22kW/30KM do zastosowań wymagających niewielkiego przeciążenia (do 120% In) oraz do 18,5kW/25KM w zastosowaniach wymagających znacznego przeciążenia (do 150% In).
Napięcie zasilania
3f: 380...480 V 50/60Hz
Maksymalny ciągły prąd wyjściowy
39 A
Format obudowy
Modułowa
Moc znamionowa silnika
18,5 kW HD / 22 kW ND
Wbudowany filtr EMC
TAK
Stopień ochrony
IP20
Elastyczna komunikacja
Wbudowany podwójny port protokołu komunikacji Modbus. Jako opcja dostępne również komunikacyjne karty rozszerzeń: CANopen, DeviceNet, Ethercat, Profibus DP, PROFINET, Powerlink
Prosta integracja z seroką gamą sterowników PLC/PAC
Alivar ATV340
Nowy standard urządzeń do maszyn
Altivar Machine ATV340 jest częścią innowacyjnej gamy napędów o zmiennej prędkości obrotowej Altivar Machine i został zaprojektowany, aby pomóc konstruktorom maszyn wyjść poza wyzwania ery maszyn inteligentnych. Jest idealny do zastosowań dynamicznych z szybkimi przyspieszeniami dzięki szybkiemu czasowi reakcji i łączności Ethernet, które maksymalizują przepustowość maszyn. Wyposażony w zaawansowane możliwości automatyzacji, ATV340 oferuje maksymalną elastyczność projektowania i skalowalność czyniąc integrację i uruchomienie maszyn o wiele bardziej efektywnymi. Podczas eksploatacji, jego szerokie możliwości w zakresie bezpieczeństwa i zabezpieczeń cyberprzestrzeni pomagają chronić ludzi i zasoby, zapewniając jednocześnie ciągłość działania.
Wysoka dynamika i skalowalność
Altivar Machine ATV340 jest przemiennikiem częstotliwości, którego celem jest dopasowanie się do możliwości silnika maszyny przy zapewnieniu maksymalnego momentu obrotowego i prędkości.
Dzięki zoptymalizowanemu zakresowi częstotliwości wyjściowej sięgającej 400 Hz, Altivar Machine ATV340 sprawdza się w dynamicznych aplikacjach, które mogą wymagać krótszego czasu przyspieszania lub szybszej regulacji.
- Charakteryzuje się dużą zdolnością przeciążania wymaganą w trudnych aplikacjach, sięgającą 220% momentu znamionowego przez 2s.
- W celu spełnienia wymagań skalowalnych maszyn, ATV340 może współpracować z szeroką gamą silników, w tym silników asynchronicznych (IE2, IE3), synchronicznych i reluktancyjnych do różnych aplikacji w pętli otwartej i zamkniętej.
- Połączenie minimalnego czasu reakcji aplikacji (1 ms) i komunikacji Ethernet zapewnia maksymalizację wydajności maszyny.
Uproszczony inżyniering maszyny
Altivar Machine ATV340 posiada liczne funkcje ułatwiające projektowanie maszyn i skracające czas pracy inżynierskiej od wyboru do uruchomienia.

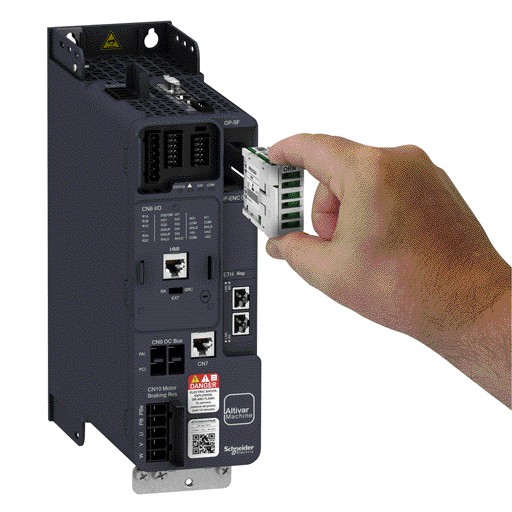

- Bogactwo interfejsów, liczne wejścia/wyjścia, protokół Multi Ethernet, PTI/PTO, wbudowane wejścia enkodera i liczne opcjonalne interfejsy zapewniają maksimum elastyczności przy projektowaniu archtektury.
- Prosta konfiguracja master/slave oraz zintegrowane funkcje ułatwiają i poprawiają osiągi aplikacji dźwigowych, obsługi materiałów i maszyn pakujących.
Bezproblemowa integracja automatyki
Gotowe do użycia biblioteki funkcji aplikacyjnych MachineStruxure, które są przetestowane, zatwierdzone i udokumentowane (TVDA), połączone z usługami Ethernet dostępnymi w ATV340, ułatwiają projektowanie maszyny i umożliwiają znaczne skrócenie czasu projektowania.
- Technologia FDT/DTM pomaga w zapewnieniu zdolności do współpracy i przyjazności dla użytkowników ATV340 pracujących z architekturami ze sterownikami PLC innych firm.
- JEDEN przycisk auto-tuning do indentyfikacji silnika ułatwia uruchomienie i pozwala na powielenie kompletnego projektu w szybki i bezproblemowy sposób, co zapewnia maksymalną wydajność w produkcji maszyn.
Zaawansowane bezpieczeństwo
Zgodne z normami bezpieczeństwa maszynowego EN ISO 13849 i EN 62061 wbudowane wejście Safe torque off (STO) podwójne wejście SIL3/PLe z możliwością rozbudowy o dadatkowy moduł bezpieczeństwa realizujący funkcje:
- SS1: Safe Stop 1 (Bezpieczne Zatrzymanie)
- SLS: Safe Limited Speed (Bezpieczna Ograniczona Prędkość)
- SMS: Safe Maximum Speed (Bezpieczna Maksymalna Prędkość)
- SBC: Safe Brake Control (Bezpiecznia kontrola hamulca)
Szybka naprawa maszyny
Altivar Machine 340 minimalizuje czas przestoju maszyny dzięki następującym funkcjom:
- Fast Device Replacement (FDR): z architekturą MachineStruxure; wymiana urządzenia składa się jedynie z dwóch prostych kroków wykonywanych przez technika serwisowego: wtykowe złącza umożliwiają umieszczenie nowego przemiennika w czasie krótszym niż 3 minuty, następnie konfiguracja przemiennika może być pobrana ze sterownika PLC w jednym działaniu.
- Rejestracja danych i monitoring poprzez system lokalny lub zdalny z wykorzystaniem wbudowanego webserwera zapewnia użytkownikowi dostęp do wszystkich istotnych danych dotyczących silnika lub aplikacji w każdej chwili i z każdego miejsca.
Schneider Electric - rodzina przemienników Altivar
Rodzina przemienników ALTIVAR to seria uniwersalnych i jednocześnie wyspecjalizowanych urządzeń. Te innowacyjne napędy (360 aktywnych patentów) są wykorzystywane w różnorodnych aplikacjach. Rocznie sprzedawanych jest 1,5 miliona sztuk. Użytkownicy doceniają je za łatwość projektowania, instalacji i eksploatacji.
Bezpłatne środowisko programowe SoMove pozwala na prostą konfigurację oraz szybką i skuteczną diagnostykę oraz możliwość tworzenia kopii zapasowych programu i przenoszenia go pomiędzy napędami. Dodatkowe moduły pozwalają na zwrot energii do sieci zasilającej dla aplikacji o dużej dynamice oraz znaczącej masie bezwładności, co z kolei pozwala na eliminację układów rezystorowych oraz tworzenie dodatkowych oszczędności energetycznych.
Kompletne biblioteki 2D i 3D dostępne są we wszystkich standardach CAD na stronach Schneider Electric, dzięki którym producenci maszyn i projektanci mogą integrować napędy Schneider Electric za pomocą kilku kliknięć własnym systemem CAD.
EcoStruxure™ Machine Advisor, EcoStruxure™ Pumping Performance Advisor to usługi, które pozwalają (dzięki zbieranym w chmurze informacjom) na monitorowanie pracy, zdalną diagnostykę oraz wykrywanie wszelkich zakłóceń w pracy.
Schneider Electric - lider transformacji cyfrowej w zarządzaniu energią i w automatyce
Firma Schneider Electric jest liderem cyfrowej transformacji w zarządzaniu energią i automatyce, w budownictwie komercyjnymi mieszkaniowym, centrach danych, obiektach infrastrukturalnych, energetyce oraz przemyśle. Rozwija inteligentne i zintegrowane rozwiązania i technologie służące do zarządzania energią i procesami w bezpieczny, niezawodny, efektywny i zrównoważony sposób. Oferta Schneider Electric stanowi szeroki asortyment począwszy od aparatury modułowej, zabezpieczeń obwodów, rozdzielnic i osprzętu elektrycznego aż po złożone systemy operacyjne.
Informacja
Przemiennik częstotliwości, 18kW, 400V, 3, fazowy, ATV340
Atrybuty ETIM
Szybkie wyszukiwanie:
Maks. moc oddawana (char. obciążenia kwadratowa) przy znam. napięciu wyjściowym:
18.5 kW
Maks. moc oddawana (char. obciążenia liniowa) przy znam. napięciu wyjściowym:
18.5 kW
Znamionowy prąd wyjściowy I2N:
49.9 A
Napięcie sieci:
380 ~ 480 V
Stopień ochrony (IP):
IP20
Wysokość:
385 mm
Szerokość:
180 mm
Głębokość:
249 mm
Częstotliwość sieci:
50/60 Hz
Liczba faz wejściowych:
3
Liczba faz wyjściowych:
3
Maksymalna częstotliwość wyjściowa:
599 Hz
Względna tolerancja częstotliwości sieciowej:
5 %
Względna tolerancja napięcia sieciowego:
10 %
Dozwolone zastosowanie w przemyśle:
Tak
Dozwolone zastosowanie w budownictwie mieszkaniowym i obiektach handlowych:
Nie
Obsługa protokołu TCP/IP:
Nie
Obsługa protokołu PROFIBUS:
Tak
Obsługa protokołu CAN:
Tak
Obsługa protokołu INTERBUS:
Nie
Obsługa protokołu ASI:
Nie
Obsługa protokołu KNX:
Nie
Obsługa protokołu Modbus:
Tak
Obsługa protokołu Data-Highway:
Nie
Obsługa protokołu DeviceNet:
Tak
Obsługa protokołu SUCONET:
Nie
Obsługa protokołu LON:
Nie
Obsługa protokołu PROFINET IO:
Tak
Obsługa protokołu PROFINET CBA:
Nie
Obsługa protokołu SERCOS:
Nie
Obsługa protokołu Foundation Fieldbus:
Nie
Obsługa protokołu EtherNet/IP:
Nie
Obsługa protokołu AS-Interface Safety at Work:
Nie
Obsługa protokołu DeviceNet Safety:
Nie
Obsługa protokołu INTERBUS-Safety:
Nie
Obsługa protokołu PROFIsafe:
Nie
Obsługa protokołu SafetyBUS p:
Nie
Obsługa innych protokołów:
Tak
Liczba złączy sprzętowych Industrial Ethernet:
0
Liczba złączy PROFINET:
0
Liczba złączy sprzętowych RS-232:
0
Liczba złączy sprzętowych RS-422:
0
Liczba złączy sprzętowych RS-485:
1
Liczba złączy sprzętowych szeregowych TTY:
0
Liczba złączy sprzętowych USB:
0
Liczba złączy sprzętowych równoległych:
0
Liczba złączy sprzętowych innych:
1
Z interfejsem optycznym:
Nie
Ze złączem do komputera PC:
Tak
Zintegrowany moduł hamujący (chopper):
Nie
Możliwość pracy we wszystkich ćwiartkach układu współrzędnych:
Tak
Rodzaj przemiennika:
Przemiennik napięciowy
Maks. napięcie wyjściowe:
480 V
Liczba wyjść analogowych:
1
Liczba wejść analogowych:
2
Liczba wyjść cyfrowych:
2
Liczba wejść cyfrowych:
5
Z elementem regulacyjnym/sterującym:
Nie
Obsługa protokołu BACnet:
Nie
