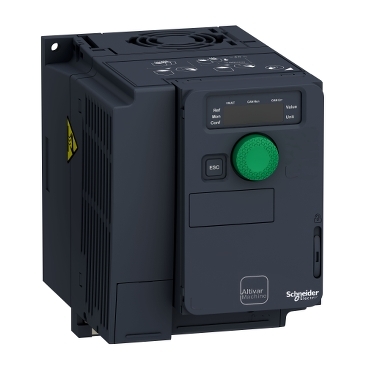

Falownik ALTIVAR ATV320 KOMPAKT 1.1KW 3X380/500V
Producent:
SCHNEIDER ELECTRIC
Kategoria:
Przemienniki częstotliwości i akcesoria
Kod producenta:
ATV320U11N4C
EAN:
3606480966743
Jednostka miary:szt
Stawka VAT:23%
Min. ilość zamówienia :1 szt
Kod Intrastat:85044095
Kod Solar:
5012435
Koncepcja Solar:
Kraj pochodzenia:IDN
Opis producenta
Przemiennik częstotliwości ATV320 3-fazowe 380/500VAC 50/60Hz 1,1kW 3,0A IP20
Przemiennik częstotliwości Schneider Electric Altivar 320 z zintegrowanym filtrem EMC, o stopniu ochrony IP20 i wejściowym napięciu znamionowym od 380V do 500V AC przeznaczony do zasilania silników synchronicznych i asynchronicznych o obciążalności do 3,0 A. może być stosowany dla slników o mocy znamionowej do 1,1kW / 1,5KM. Przeznaczony jest dla prostych maszyn przemysłowych i komercyjnych, takich jak maszyny pakujące, maszyny transportu bliskiego, siłowniki mechaniczne i urządzenia dźwigowe.
Napięcie zasilania
3f: 380…500 V 50/60 Hz
Maksymalny ciągły prąd wyjściowy
3,0 A
Format obudowy
Kompaktowa
Moc znamionowa silnika
1,1kW / 1,5KM
Wbudowany filtr EMC
TAK
Stopień ochrony
IP 20
Funkcjonalna konstrukcja
Kompaktowa budowa umożliwia pionowe układanie napędów w ramach maszyn: zmniejsza powierzchnię zajmowaną przez maszynę.
Alivar ATV320
Nowy standard urządzeń do maszyn
Altivar 320 to nowy produkt z serii przemienników dla maszyn, który wyróżnia niezawodność, bezpieczeństwo i wytrzymałość. Pozwala on na optymalizację projektowania maszyn, przy jednoczesnej redukcji kosztów dla szerokiej gamy aplikacji. Przemienniki umożliwiają efektywne wykorzystanie dostępnej przestrzeni montażu, a dzięki zaawansowanym modułom łączności integrują się z każdą architektura automatyzacji.
Wytrzymała konstrukcja
Możliwość pracy w temperaturze do 60°C oraz wykonanie w najwyższych standardach odporności środowiskowej (3C3 oraz 352 wg. EN/IEC 60721-3-3) pozwalają na wszechstronne zastosowanie przy zachowaniu wysokiej dyspozycyjności.
Konstrukcja standardowo zaprojektowana do aplikacji ciężkich (HD - Heavy Duty, przeciążalność 1,5 x In przez 60s co 10min, maksymalny moment 200% Mn) znacznie rozszerza obszar zastosowań oraz minimalizuje prawdopodobieństwo potencjalnego błędu w doborze.
Zintegrowane funkcje bezpieczeństwa
Możliwość wykorzystania 5 różnych, wbudowanych i certyfikowanych funkcji bezpieczeństwa pozwala na podniesienie bezpieczeństwa tworzonej aplikacji. Dostępne funkcje: STO, SLS, SS1, SMS, GDL.: STO: Safe Torque Off (Bezpieczne odcięcie momentu) SLS: Safely Limited Speed (Bezpieczna ograniczona prędkość) SS1: Safe Stop 1 (Bezpieczne zatrzymanie typ 1) SMS: Safe Maximum Speed (Bezpieczna maksymalna prędkość) GDL: Guard Door Locking (Nadzór zablokowania bariery)"
Uniwersalność aplikacyjna
ATVLogic to uproszczony sterownik PLC, który za pomocą 50 różnych bloków funkcyjnych pozwoli na wykonanie dowolnej aplikacji. Możliwość wykonania prostych operacji na sygnałach jak również zaawansowanych algorytmów sterowania.
Możliwość instalacji dodatkowych kart rozszerzeń poszerzających możliwości aplikacyjne. Szeroki asortyment kart sygnałowych i komunikacyjnych.
Ponad 150 gotowych funkcji programowych pozwalających na wykonanie najbardziej zaawansowanych aplikacji napędowych.
6 różnych technik sterowania silnikiem. Wybór odpowiedniego sterowania pozwala na uzyskanie optymalnej dynamiki lub ograniczenie energochłonności silnika. Obsługa napędu za pośrednictwem prostego, wbudowanego panelu z możliwością rozszerzenia o zewnętrzny, zaawansowany panel graficzny. Możliwość połączenia napędów za pośrednictwem szyny DC pozwala na eliminację kosztownych układów hamowania i zwrotu energii do sieci.
Zaawansowana komunikacja
Wbudowane w przemiennik porty: CANopen i Modbus RTU i technologie FDT/DTM pozwalają na głęboką integrację napędu z architektura automatyki EcoStruxure Machine Dostępna szeroka paleta modułów komunikacyjnych i biblioteki zgodne z PLCOpen ułatwiają połączenie z wiodącymi na rynku systemami sterowania oraz skracają czas uruchomienia i diagnostyki.
Elastyczność
Koncepcja uniwersalnego, prostego w obsłudze napędu do wszystkich typów aplikacji, zarówno stało i zmienno momentowych. Szeroki zakres napięcia zasilającego pozwalający na obniżenie kosztów instalacji oraz wyposażenia toru zasilania. Zakres napięcia zasilania od 230 do 600VAC.
Schneider Electric - rodzina przemienników Altivar
Rodzina przemienników ALTIVAR to seria uniwersalnych i jednocześnie wyspecjalizowanych urządzeń. Te innowacyjne napędy (360 aktywnych patentów) są wykorzystywane w różnorodnych aplikacjach. Rocznie sprzedawanych jest 1,5 miliona sztuk. Użytkownicy doceniają je za łatwość projektowania, instalacji i eksploatacji.
Bezpłatne środowisko programowe SoMove pozwala na prostą konfigurację oraz szybką i skuteczną diagnostykę oraz możliwość tworzenia kopii zapasowych programu i przenoszenia go pomiędzy napędami. Dodatkowe moduły pozwalają na zwrot energii do sieci zasilającej dla aplikacji o dużej dynamice oraz znaczącej masie bezwładności, co z kolei pozwala na eliminację układów rezystorowych oraz tworzenie dodatkowych oszczędności energetycznych.
Kompletne biblioteki 2D i 3D dostępne są we wszystkich standardach CAD na stronach Schneider Electric, dzięki którym producenci maszyn i projektanci mogą integrować napędy Schneider Electric za pomocą kilku kliknięć własnym systemem CAD.
EcoStruxure™ Machine Advisor, EcoStruxure™ Pumping Performance Advisor to usługi, które pozwalają (dzięki zbieranym w chmurze informacjom) na monitorowanie pracy, zdalną diagnostykę oraz wykrywanie wszelkich zakłóceń w pracy.
Schneider Electric - lider transformacji cyfrowej w zarządzaniu energią i w automatyce
Firma Schneider Electric jest liderem cyfrowej transformacji w zarządzaniu energią i automatyce, w budownictwie komercyjnymi mieszkaniowym, centrach danych, obiektach infrastrukturalnych, energetyce oraz przemyśle. Rozwija inteligentne i zintegrowane rozwiązania i technologie służące do zarządzania energią i procesami w bezpieczny, niezawodny, efektywny i zrównoważony sposób. Oferta Schneider Electric stanowi szeroki asortyment począwszy od aparatury modułowej, zabezpieczeń obwodów, rozdzielnic i osprzętu elektrycznego aż po złożone systemy operacyjne.
Informacja
Przemiennik częstotliwości ATV320 3 fazowe 380/500VAC 50/60Hz 1.1kW 3A IP20
Atrybuty ETIM
Szybkie wyszukiwanie:
Maks. moc oddawana (char. obciążenia kwadratowa) przy znam. napięciu wyjściowym:
1.1 kW
Maks. moc oddawana (char. obciążenia liniowa) przy znam. napięciu wyjściowym:
1.1 kW
Znamionowy prąd wyjściowy I2N:
3 A
Napięcie sieci:
380 ~ 500 V
Stopień ochrony (IP):
IP20
Wysokość:
142 mm
Szerokość:
105 mm
Głębokość:
158 mm
Częstotliwość sieci:
50/60 Hz
Liczba faz wejściowych:
3
Liczba faz wyjściowych:
3
Maksymalna częstotliwość wyjściowa:
599 Hz
Względna tolerancja częstotliwości sieciowej:
5 %
Względna tolerancja napięcia sieciowego:
10 %
Dozwolone zastosowanie w przemyśle:
Tak
Dozwolone zastosowanie w budownictwie mieszkaniowym i obiektach handlowych:
Nie
Obsługa protokołu TCP/IP:
Nie
Obsługa protokołu PROFIBUS:
Tak
Obsługa protokołu CAN:
Tak
Obsługa protokołu INTERBUS:
Nie
Obsługa protokołu ASI:
Nie
Obsługa protokołu KNX:
Nie
Obsługa protokołu Modbus:
Tak
Obsługa protokołu Data-Highway:
Nie
Obsługa protokołu DeviceNet:
Tak
Obsługa protokołu SUCONET:
Nie
Obsługa protokołu LON:
Nie
Obsługa protokołu PROFINET IO:
Tak
Obsługa protokołu PROFINET CBA:
Nie
Obsługa protokołu SERCOS:
Nie
Obsługa protokołu Foundation Fieldbus:
Nie
Obsługa protokołu EtherNet/IP:
Tak
Obsługa protokołu AS-Interface Safety at Work:
Nie
Obsługa protokołu DeviceNet Safety:
Nie
Obsługa protokołu INTERBUS-Safety:
Nie
Obsługa protokołu PROFIsafe:
Nie
Obsługa protokołu SafetyBUS p:
Nie
Obsługa innych protokołów:
Tak
Liczba złączy sprzętowych Industrial Ethernet:
1
Liczba złączy PROFINET:
0
Liczba złączy sprzętowych RS-232:
0
Liczba złączy sprzętowych RS-422:
0
Liczba złączy sprzętowych RS-485:
1
Liczba złączy sprzętowych szeregowych TTY:
0
Liczba złączy sprzętowych USB:
0
Liczba złączy sprzętowych równoległych:
0
Liczba złączy sprzętowych innych:
1
Z interfejsem optycznym:
Nie
Ze złączem do komputera PC:
Tak
Zintegrowany moduł hamujący (chopper):
Nie
Możliwość pracy we wszystkich ćwiartkach układu współrzędnych:
Tak
Rodzaj przemiennika:
Przemiennik napięciowy
Maks. napięcie wyjściowe:
500 V
Liczba wyjść analogowych:
1
Liczba wejść analogowych:
3
Liczba wyjść cyfrowych:
1
Liczba wejść cyfrowych:
6
Z elementem regulacyjnym/sterującym:
Tak
Obsługa protokołu BACnet:
Nie
Stopień ochrony (NEMA):
1
